Perbedaan Fungsi Setiap Perangkat Jaringan Komputer
Judul : Perbedaan Fungsi Setiap Perangkat Jaringan Komputer
Subjudul : Perbedaan Fungsi Setiap Perangkat Jaringan Komputer
Inilah istilah-istilah yang sering saya dengar dalam setiap pembelajaran Jaringan Komputer. Tapi terkadang saya melupakan perbedaan definisi istilah-istilah tersebut. padahal adalah sangat penting memahami perbedaan secara kinerja dan pungsi dari perangkat-perangkat jaringan komputer tersebut. diawali dari pemahaman bahwa LAN secara
individu terhubung ke Jaringan Backbone dengan menggunakan beberapa jenis
perangkat seperti Hub, Repeater, Switch, Bridge, Router dan Gateway.
Meskipun
istilah-istilah ini terdengar akrab, tidak banyak dari kita tahu tujuan dari penggunaan
perangkat ini dan perbedaan antara perangkat tersebut. Oleh karena itu, sangat
penting untuk mengetahui fungsi dasar dari perangkat ini dalam rangka untuk menentukan
perangkat mana yang akan digunakan untuk tujuan tertentu. berikut saya akan coba paparkan satu persatu definisi dan carakerja dari perangkat jaringan tersebut.
Hub
Hub
bekerja pada lapisan fisik dari model OSI. Hub ini sebenarnya adalah
non-inteligent device, dan tidak memiliki kemampuan pengambilan keputusan. Apa yang
dilakukan Hub adalah mengambil data masukan dari salah satu port dan menyiarkan
informasi kepada semua port lain yang terhubung ke jaringan.
 |
| Hub |
Untuk
menunjukkan cara bekerjanya, perhatikan 4 port jaringan seperti ditunjukkan
pada Gambar Hub Ada 4 komputer yang terhubung ke 4 port tersebut. Misalnya, jika
Komputer A ingin mengirim data ke komputer B menggunakan Hub, maka, Komputer A menyiarkan
data pada jaringan, dan Komputer B, yang terhubung ke jaringan, bisa mengakses data
tersebut. Namun, dalam kasus ini semua port lain yang terhubung ke jaringan
memiliki akses ke data yang sedang dikirim oleh Komputer A. Hal ini terjadi
karena, Hub bekerja di Layer Fisik dan Hub tidak mengerti tentang MAC Address dari
setiap port yang terhubung ke jaringan. Jadi, terdapat celah keamanan di Hub.
 |
| HUB USB |
Gambar diatas menunjukkan Hub USB, dimana data dimasukkan ke dalam port input dan disiarkan
ke semua 4 port lainnya. The Hub Jaringan juga sudah ketinggalan jaman dan tidak
dipasarkan lagi.
Repeater
Repeater
adalah perangkat yang mirip dengan Hub, tetapi memiliki fitur tambahan. Ia juga
bekerja di layer fisik. Repeater yang digunakan di tempat-tempat dimana amplifikasi
sinyal input diperlukan. Namun, jenis amplifikasi dilakukan oleh repeater berbeda
dari amplifikasi biasa oleh amplifier. Repeater, ia meregenerasi sinyal
masukan, dan menguatkan hanya sinyal yang diinginkan. Oleh karena itu, komponen
noise sinyal bisa dihilangkan.
 |

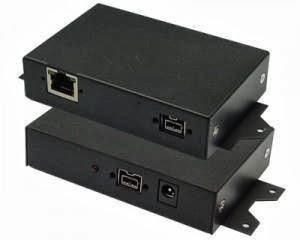

| Repeater |
Repeater
diperlukan karena, selama transmisi sinyal jarak jauh, sinyal memiliki redaman,
delay distorsi dan noise, yang menyebabkan hilangnya data. Oleh karena itu,
untuk mencegah hal ini, repeater regeneratif digunakan. Oleh karena itu,
repeater meregenerasi sinyal yang kabur. Selain itu, ia memiliki semua fitur
Hub. Salah satu masalah umum yang ada pada repeater dan Hub adalah bahwa hanya
satu transmisi saja dapat terjadi pada jaringan komputer pada waktu tertentu. Jika
beberapa perangkat mengirimkan data secara bersamaan, akan ada tabrakan data
atau “data collision”.
Switch
Switch
adalah perangkat cerdas yang bekerja pada lapisan data link. Istilah cerdas
mengacu pada kemampuan pengambilan keputusan oleh Switch. Karena bekerja di
data link layer, ia memiliki pengetahuan tentang alamat MAC dari setiap port di
jaringan.
 |
| Switch |
Oleh
karena itu, dalam Gambar 1, jika data yang harus dikirim dari Komputer A ke
Komputer B, kemudian, data ditransfer ke komputer B saja, dan tidak untuk
setiap komputer lain yang terhubung pada jaringan. Oleh karena itu, Switch menetapkan
hubungan antara pengirim dan penerima berdasarkan MAC Address. Ini juga berarti
bahwa ketika data sedang dikirim dari A ke B, Komputer C dapat membuat link
dengan Komputer D dan komunikasi dapat berlangsung antara mereka. Jadi,
transfer data secara simultan memungkinkan dalam switch. Tapi, Hub dapat membagi
bandwidth, sedangkan Switch tidak.
Perlu
dicatat bahwa switch adalah perangkat yang aman, karena mengirimkan informasi
hanya untuk tujuan yang diinginkan dalam sebuah jaringan komputer, dan juga fitur keamanan tertentu seperti
firewall dapat diimplementasikan dalam Switches.
Bridge
Bridge
juga merupakan perangkat yang bekerja pada Data Link Layer, tetapi lebih
primitif bila dibandingkan dengan switch. Awalnya bridge digunakan untuk
menghubungkan hanya 2 LAN, tapi bridge terbaru melakukan operasi yang sama
seperti switch. Ia juga bekerja pada prinsip transfer informasi dengan
menggunakan MAC Address dari port jaringan.
 |
| Bridge |
Sebagai
catatan bahwa modem ADSL normal dapat terhubung melalui bridging juga.
Satu-satunya perbedaan adalah bahwa, ketika bridge digunakan, setiap kali
perangkat harus terhubung ke internet, bridge harus mendial ke internet dan
membuat sambungan. Bridge saja tidak dapat digunakan untuk terkoneksi ke
internet, sebab, bridge bekerja di Data Link Layer, dan tidak memiliki
pengetahuan Alamat IP yang digunakan di Internet.
Router
Setiap
komputer dapat dihubungkan ke internet melalui MODEM, yang melakukan modulasi
dan demodulasi. Tapi, ketika ada lebih dari satu komputer di rumah atau di
suatu organisasi, dan Anda memiliki koneksi internet tunggal, Anda perlu
Router. Router adalah perangkat yang digunakan ketika beberapa peralatan harus
terhubung ke Internet menggunakan IP yang sama.
Beberapa
Internet Service Provider (ISP) menyediakan IP tunggal, dan terutama untuk
penggunaan pribadi, IP address ditetapkan secara dinamis. Hal ini dilakukan
karena, misalnya, ISP memiliki 1000 alamat IP, itu tidak berarti bahwa ia
memiliki pelanggan 1000. ISP mengasumsikan bahwa tidak semua perangkat akan
terhubung ke internet pada saat yang bersamaan. Oleh karena itu, ketika
pengguna ingin mengakses internet, alamat IP dari IP Pool dari ISP akan
ditugaskan untuk menghubungkan pengguna ke internet.
 |
| Router |
Oleh
karena itu, router melakukan pekerjaan menghubungkan beberapa perangkat di LAN
ke internet menggunakan alamat IP yang sama. Karena router bekerja di Network
Layer, maka router melakukan forwarding berdasarkan alamat IP.
Router
WiFi yang umum digunakan sekarang adalah Standar IEEE 802.11 b / g router, yang
akan dijelaskan di bawah ini.
IEEE
802.11
IEEE
802.11 adalah standar untuk WiFi. Ada beberapa teknologi/generasi yang berbeda yang
telah diimplementasikan. Seperti yang telah disebutkan, modem terbaru adalah
IEEE 802.11 b / g modem. Kata b / g memiliki arti sebagai berikut:
IEEE
802.11 b standar menggunakan 2.4GHz band dan memiliki transfer rate maksimum 11
Mbps, sedangkan IEEE 802.11 g standar menggunakan pita 2,4 GHz dan memiliki
kecepatan transfer maksimum 54 Mbps. Jadi b / g modem mengacu dual bandwidth modem,
yang kompatibel baik dengan b maupun standar g. Standar dibedakan berdasarkan
jarak dan kecepatan transfer data.
IEEE
802.11 N standar yang lebih baru memiliki kemampuan untuk memberikan kecepatan
lebih dari 100 Mbps. Pada dasarnya perangkat ini menggunakan sinyal nirkabel
dan antena ganda, dan telah meningkatkan intensitas sinyal agar mampu
menyediakan jaringan untuk jarak yang lebih luas. Standar ini menggunakan
teknologi MIMO, dimana pengkodean spasial digunakan. Spasial pra-coding
dilakukan pada pemancar dan post-coding dilakukan pada penerima.
Gateway
Perangkat
Gateway bekerja di lapisan Transport keatas, di mana teknologi jaringan yang
berbeda diterapkan. Sebuah gateway diperlukan ketika ada teknologi yang berbeda
diimplementasikan oleh berbagai LAN yang saling terhubung.
 |
| Fungsi Gateway |
Gambar
ini menunjukan kerja gateway. Menghubungkan 2 jaringan, jaringanyang satu di New
York, dan jaringan lainnya di London. Jika data harus dikirim dari satu tempat
ke tempat lain, kita perlu memastikan bahwa teknologi jaringan yang sedang
digunakan oleh kedua jaringan harus sama. Jika tidak, maka kita perlu
menggunakan Gateway.
Dalam
contoh yang lebih umum, kita menggunakan jaringan telepon, dan jaringan
internet, yang bekerja pada teknologi yang berbeda. Jaringan telepon mengikuti
ISDN, dan Internet mengikuti IP. Di sini, 2 teknologi berbeda yang digunakan.
Dalam hal ini, router gagal untuk bekerja, karena router tidak dapat memahami
fungsi dari kedua jaringan. Karena itu, kita memerlukan Gateway, yang bertindak
sebagai penerjemah dalam berkomunikasi antara 2 jaringan.
Kabel
koneksi
Untuk
menghubungkan jaringan yang berbeda, kita menemukan kabel penghubung yang
berbeda, yaitu sebagai berikut:
1.
Konektor RJ45 /
RJ 11: kabel RJ45 (Registered Jack 45) atau Cat 5 kabel, digunakan untuk
menghubungkan dua LAN yang berbeda bersama-sama. Biasanya bertabrakan dengan
kabel RJ11, yang digunakan dalam interkoneksi dalam jaringan telepon.
2.
Kabel crossover:
kabel Crossover biasanya digunakan ketika 2 komputer yang berbeda harus
dihubungkan bersama-sama. Dinamakan demikian karena, dalam kabel, crossover
dibuat antara Transmitter dan Receiver port, yaitu, Transmitter dari salah satu
ujung kabel terhubung ke port Receiver di ujung lain dan sebaliknya.
3.
Kabel Null Modem:
kabel null modem juga biasa digunakan dalam menghubungkan 2 komputer yang
berbeda untuk membentuk jaringan komputer. Mereka juga memiliki type crossover, tetapi
umumnya, kabel null modem digunakan
untuk kabel standar RS232.
4.
Serat Optik:
Serat optik yang digunakan saat gigabit Ethernet digunakan, dan harga yang
sangat tinggi transmisi data diperlukan.
 |
| Kabel Koneksi |
Rangkuman
Fitur
dari perangkat penghubung dapat dijelaskan secara singkat sebagai berikut:
- Hub, menyiarkan data dari satu port ke semua port lain dalam jaringan.
- Repeater, meregenerasi-input data yang mengalami pelemahan.
- Switch, perangkat cerdas yang mengirimkan data ke port tertentu.
- Bridge-memiliki fungsi yang sama seperti switch tapi jauh lebih primitif dan memiliki port yang lebih rendah.
- Router, menghubungkan semua komputer dari LAN ke internet menggunakan IP yang sama.
- IEEE 802.11, adalah WiFi standar 802.11 b yang memiliki kecepatan 11 Mbps, 802.11 g memiliki kecepatan 54 Mbps dan 802.11 N menggunakan beberapa sinyal nirkabel dan antena dan memiliki kecepatan lebih dari 100Mbps.
- Gateway, dibutuhkan ketika 2 teknologi jaringan berbeda yang digunakan. Bertindak sebagai penerjemah.
- Kabel koneksi, RJ-11 (Kabel Telepon), RJ 45 (kabel LAN), kabel Twisted pair (digunakan untuk menghubungkan 2 komputer), Cable Modem Null (RS232), Optial Kabel Fiber (Gigabit ethernet).
Demikian artikel tentang Perbedaan Fungsi Setiap Perangkat Jaringan Komputer ini semoga bermanfaat dan jika temen-temen menemukan kesalahan mohon segera berikan komentarnya agar bisa segera diperbaiki. Tetap semangat!!!
